品質技術への取り組み
各種試験機
＜当社の新型コロナウイルス対応について＞
当社では、新型コロナ対策の一環として、出張、立ち合い検査が出来ない場合でも、製品をご発送頂けましたら試験の様子をライブ配信にてお届け可能ですので、お気軽にご相談ください。
 |
 |
 |
各種試験機
お客様の商品を無事にお届けするために、あらゆる状況を想定しなければなりません。
そのような仮想の状況を作り出す試験機をご紹介します。
各種試験請負・設備使用
弊社では、所有しております試験機をお客様に活用して頂き、新規商品の開発・品質レベルの向上のお役に立てて頂けるよう各種試験を請け負っております。
迅速な対応で、試験データを即日お渡しすることもできます。
ご用命の程、お待ち申し上げております。
各種試験設備使用料金一覧
試験機一覧
「試験機一覧」リストから表示する試験機を選択いただけます。
落下試験機・ハイスピードカメラ

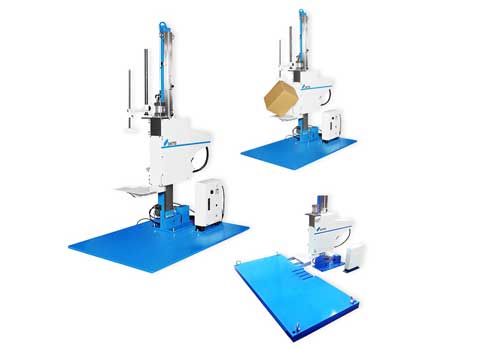

落下試験機
包装貨物の自由落下試験に使用する試験機です。
緩衝包装設計、包装資材の選定、包装内容品の耐衝撃性等、包装仕様の基本的な試験が精度高く能率てきに行えます。
こんな状況を想定
- 梱包された製品の積荷作業中の落下
- 想定された衝撃値での製品の不具合
- 輸送中の落下事故
等、落下状況は限りなくあります。
| 型名 | DTS-50 | DTS-80 |
|---|---|---|
| 供試品最大質量（kg） | 50 | 80 |
| 供試品最大寸法（mm） | W900×D510×H900 | W900×D575×H900 |
| 設定落下高さ範囲（mm）※ | 200～1200 | 200～1800 |
| 落下動作 | 高速垂直・回転運動 | |
| 本体重量（kg） | 300 | 420 |
| 本体寸法（mm） | W920×D1480×H1975 | W1000×D1750×H2583 |
| 電源 | AV200V、3相、5A | |
| 供給空気圧（MPa） | 0.6以上 | 0.7以上 |
| 適合規格 | JIS Z &0202、JIS C 60068-2-31 |
※ 標準仕様による（最大落下高さはカスタム対応可能）

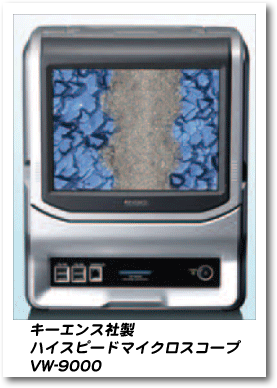

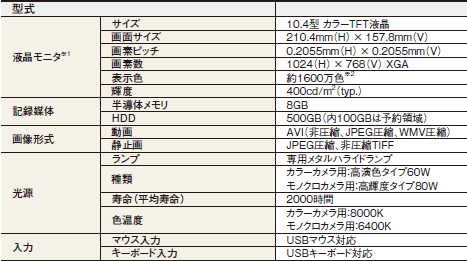

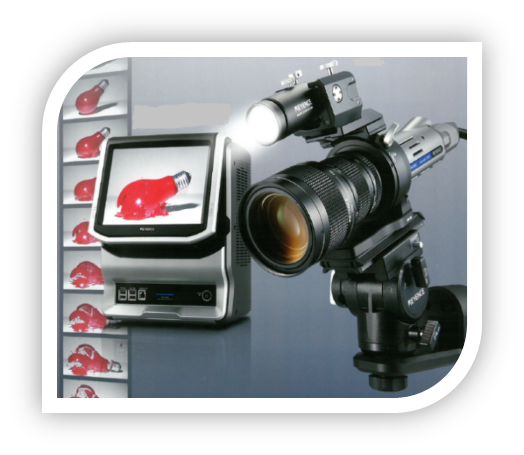

ハイスピードカメラ
さらに、落下衝撃の瞬間映像を「視える化」し、より安全で無駄のない緩衝材をご提供致します。
- 最大２３０,０００コマ／秒撮影可能
- 拡大観察機能搭載、多彩な動画解析可能

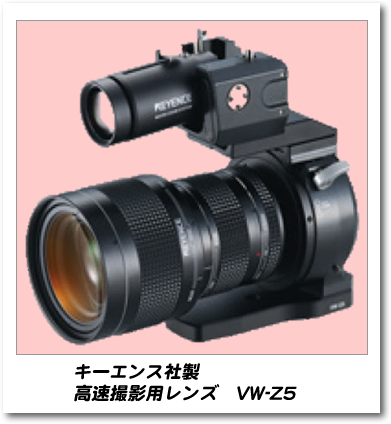

| 型 式 | VW-25 |
|---|---|
| 種 類 | 高解像度マイクロズームユニット |
| 備 考 | WD 200～5000ミリ 光学6倍ズーム 着脱可能のハイパースポット照明を搭載しています。 |
| 型式 | 観察距離WD (mm) |
視野サイズH（横）(mm) | |
|---|---|---|---|
| 倍率（ZOOM) WIDE側(X1) |
倍率（ZOOM) TELE側(X6) |
||
| VW-25 | 5000 | 3950 | 650 |
| 350 | 195 | 33 | |
振動試験機(1)
輸送において、トラック・空輸の振動によってお客様の製品や緩衝材、箱の印刷等の状態を検査する試験機です。
こんな状況を想定
- 輸送等の振動による印刷面の摩擦
- 梱包されている製品のずれ・傾きの検証
- 梱包材の役割や製品自体の破損等の検証
| ■総合仕様 | ||||
|---|---|---|---|---|
| 加振力 | 最大加速度 | 最大速度 | 最大変位 | 可動部質量 |
|
・正弦波 2.94kN ・ランダム波 1.47kN rms |
367m/s2 | 1.0m/s | 40mmp-p | 8kg |
| 振動数範囲 | 最大搭載質量 | |||
| 2～2000Ｈｚ | 130ｋｇ | |||
| 垂直テーブルサイズ | 630x630 | 水平テーブルサイズ | 630x630 | |
| （特記事項） | ||||
|
・垂直補助テーブル（質量32ｋｇ）使用時 振動数範囲：2～500Hz 最大加速度：73m/s2 |
・水平補助テーブル（質量45ｋｇ）使用時 振動数範囲：2～2000Hz 最大加速度：55m/s2 |
|||
|
ランダム可振力は、下記より算出しています。 ※ＩＳＯ ５３４４ ＲＡＴＥＤ ＲＡＮＤＯＭ ＦＯＲＣＥ ＢＲＯＡＤ ＢＡＮＤ |
||||
| 仕様 | 単体使用時 | 水平テーブル使用時 |
|---|---|---|
| 最大変位 | 40mmp-p | 40mmp-p |
| 共試品質量 | 130kg | 200ｋｇ |
| （最大搭載負荷時） | (200kg負荷時） | |
| 振動発生機質量 | 350kg | 350kg |
| 安全係数 | 0.9 | 0.9 |
| 制限変位 | 22.6mmp-p | 10.8mmp-p |
| 最大加速度の制限 |
|---|
| F：正弦波加振力（N） |
| a：最大加速度（ｍ／ｓ2） |
| ｍ：可動部質量（8kg) |
| Ｍ：共試品、補助テーブル |
| 加振治具等の合計質量（ｋｇ） |

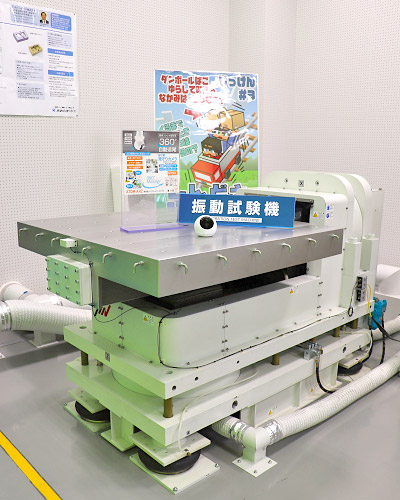

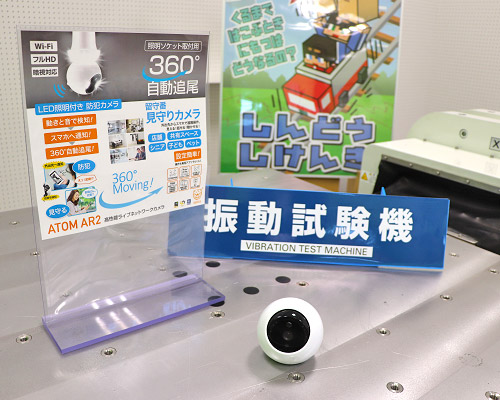

振動試験機（２） 新規導入
より現実に近い振動環境を再現します。
| 総合仕様 | ||
|---|---|---|
| 加振台サイズ | 1,200 Ｘ 1,200 | |
| 最大加振力 | 正弦波 | 9.8 kN |
| ランダム波 | 4.9 kN | |
| 最大加速度 | 32.7 m/s２ | |
| 最大速度 | 1 m/s | |
| 最大変位 | 51 mmp-p | |
| 振動数範囲 | 正弦波 | 5 ～ 200 Hz |
| ランダム波 | 5 ～ 200 Hz | |
| 可動部質量 | 300 kg | |
| 最大搭載質量 | 200 kg | |
圧縮試験機 新規導入
２０１７年６月導入予定！
操作盤併用型の段ボール容器圧縮試験機です。
| 仕様 | |
|---|---|
| 容量 | 9999N、30ｋＮ |
| 最小目盛 | 1N、0.01kＮ |
| 圧縮盤寸法 | 1,000×1,000ｍｍ |
| 圧縮盤間隔 | 0～950ｍｍ |
| 初期荷重 | 196Ｎ、392Ｎ |
| 基準内歪量 | 18ｍｍ、24ｍｍ |
| 試験速度 | 10ｍｍ/ｍｉｎ．可変式（0.5～80ｍｍ/min.） |
| 早送り速度 | 約300ｍｍ/min. |
| 機体寸法（本体） | W1,500×D1,000×H2,150ｍｍ |
| （操作盤） | W580×D630×H1,600ｍｍ |
| 機体質量 | 約860ｋｇ（操作盤を含みます） |
| オーバーロード停止装置付 | |
恒湿恒温槽
輸送状況の温度・湿度に近い環境を作り出し、紙器の含水量、強度を検討する機材です。
こんな状況を想定
- 輸送、生産される地域の気温・湿度に調整して、接着の不具合や紙器の不具合や紙器の膨張、収縮による製品・緩衝材の検証等、その使用用途に幅広いです。
- 想定された衝撃値での製品の不具合
- 輸送中の落下事故
| ■総合仕様 |
|---|
| 調温調湿方式：圧縮機能力可変・最適冷却・加熱量制御・加湿量制御 |
| 運転可能周囲温度範囲：＋５～＋３５℃ |
| 温湿度範囲：－２５～＋１００℃／２０～９８％RH |
温湿度分布： ０．５℃／３．０％ |
| 温度上昇時間：－２５～１００℃迄 ３５分以内 |
| 温度加工時間：＋２０～ｰ１０℃迄 ２５分以内 |
| 内寸法：６００×５００×８５０ |
破裂度試験機
紙器の破裂の強さを測定する試験機です。
試験によって導き出された値は、材質を選定する基準になります。
磨耗試験機
紙と紙を一定のストロークで擦り、簡易的に印刷面の磨耗を測定する試験機です。
